АОШ Аппараты осветительные шахтные
1 / 23
Описание
Аппарат осветительный шахтный (АОШ) — низковольтное комплектное устройство для питания сетей освещения, цепей сигнализации и других электроприёмников в условиях шахт, рудников и других предприятий, не опасных по взрыву газа и пыли. Исполнение рудничное нормальное РН1 по ГОСТ 24754. Напряжение питания 660/380 В, 50 Гц. Выходное напряжение при номинальной нагрузке 220/127 В (сеть освещения 220 В или 127 В) либо 36 В (сеть 36 В). Номинальная мощность длительная от 0,16 до 10,0 кВ·А.
В наличии на складе
Выбранная модификация
АОШ-2,5-1-01-УХЛ5
2,5 кВ·А · 660/380 В · 220/127 В
Подробное описание
Модификация:АОШ-2,5-1-01-УХЛ5
01 — 220/127 В. Выходное напряжение при номинальной нагрузке 220/127 В. Электрическая схема аппарата позволяет питать присоединения сети освещения напряжением 220 В или 127 В.

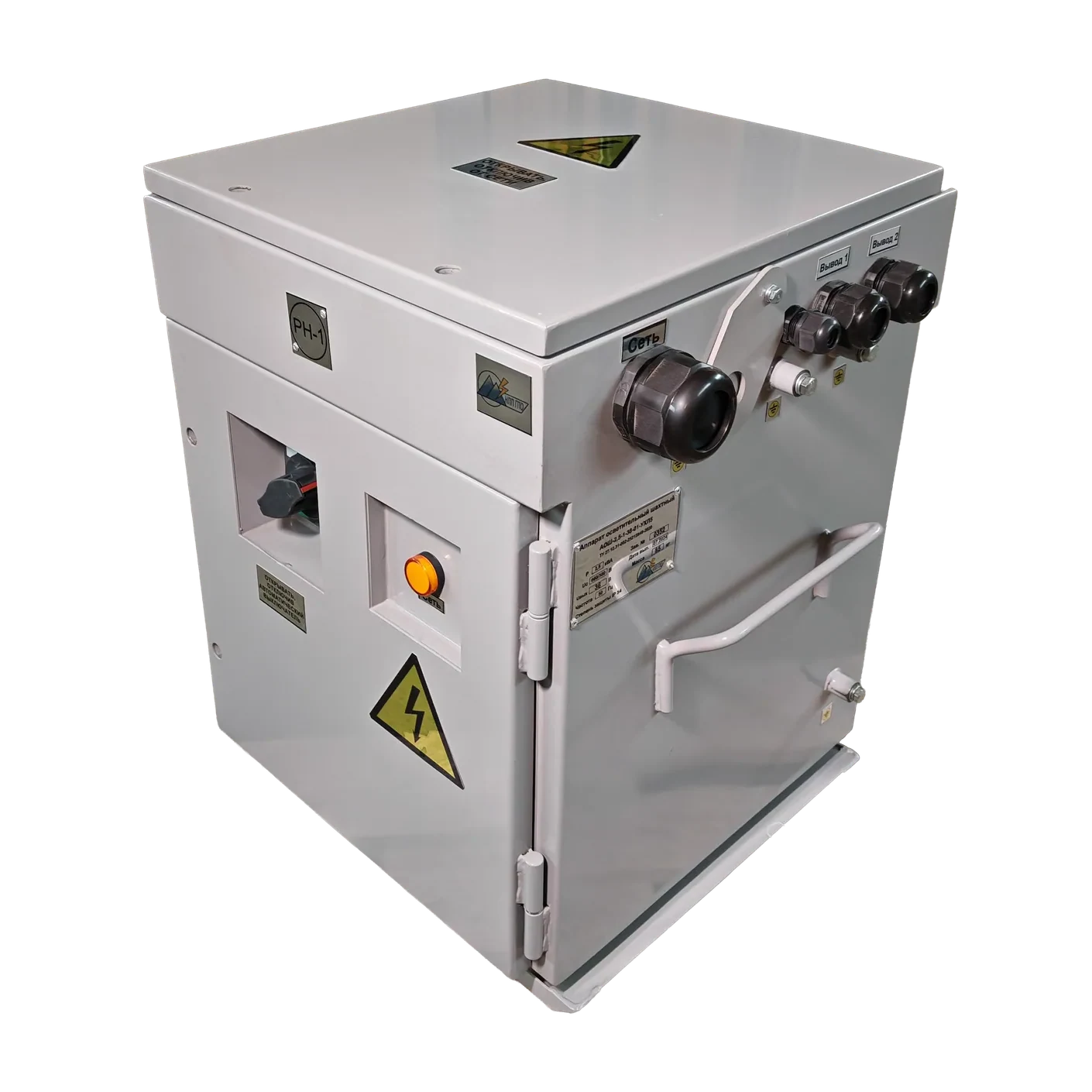

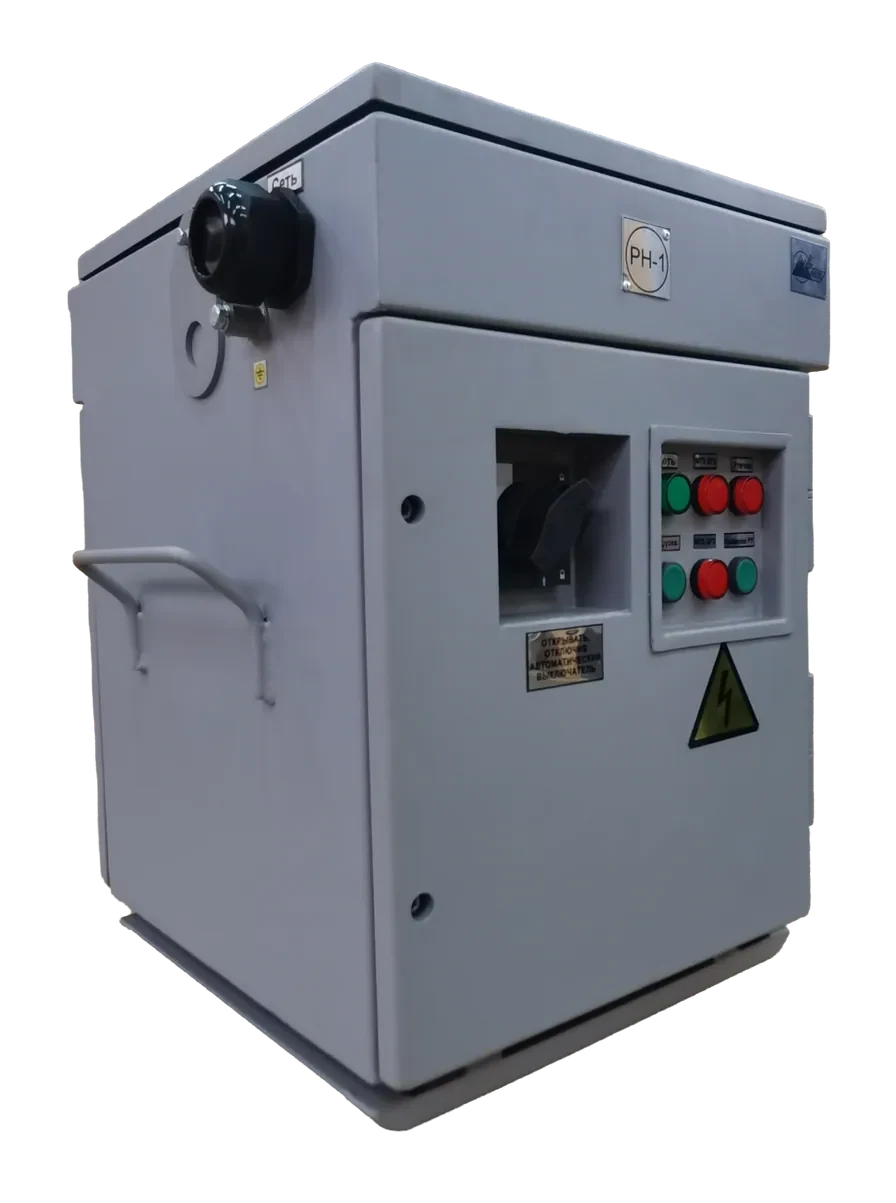

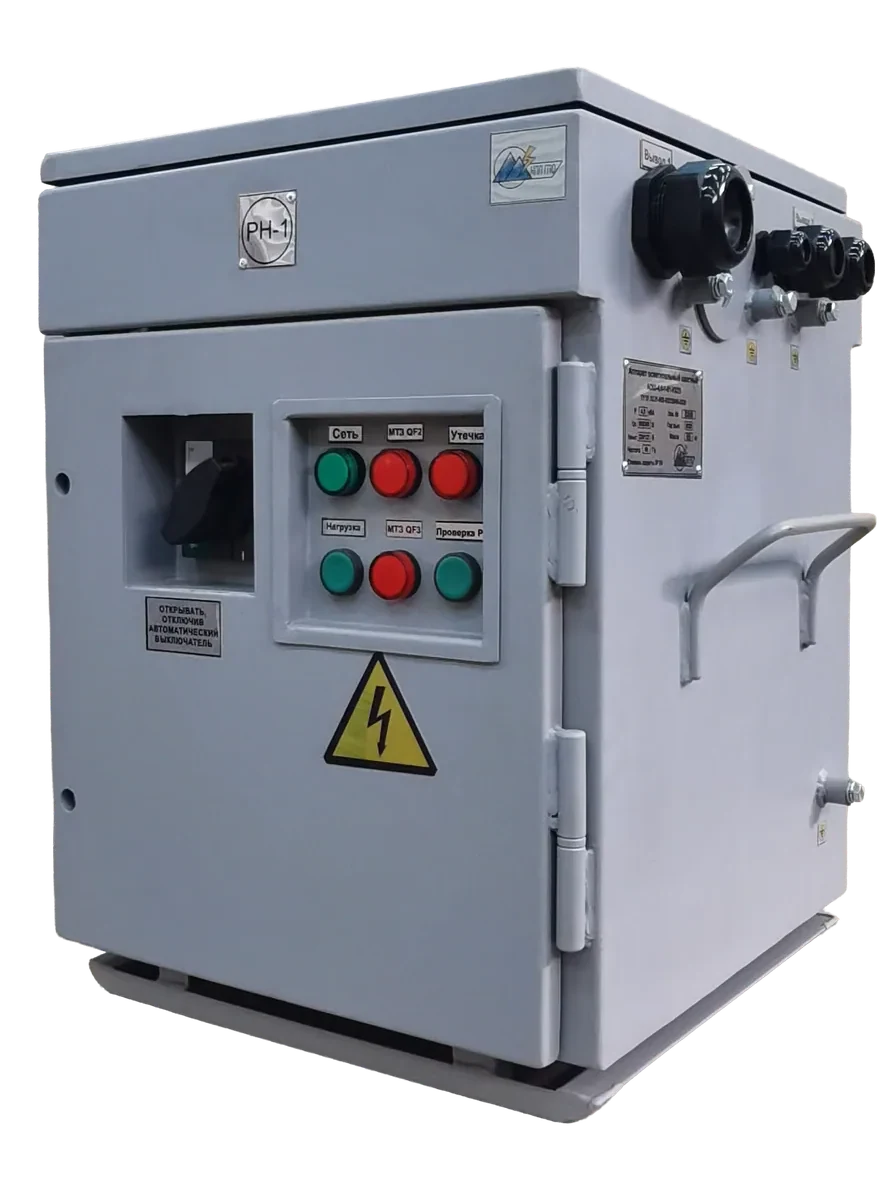

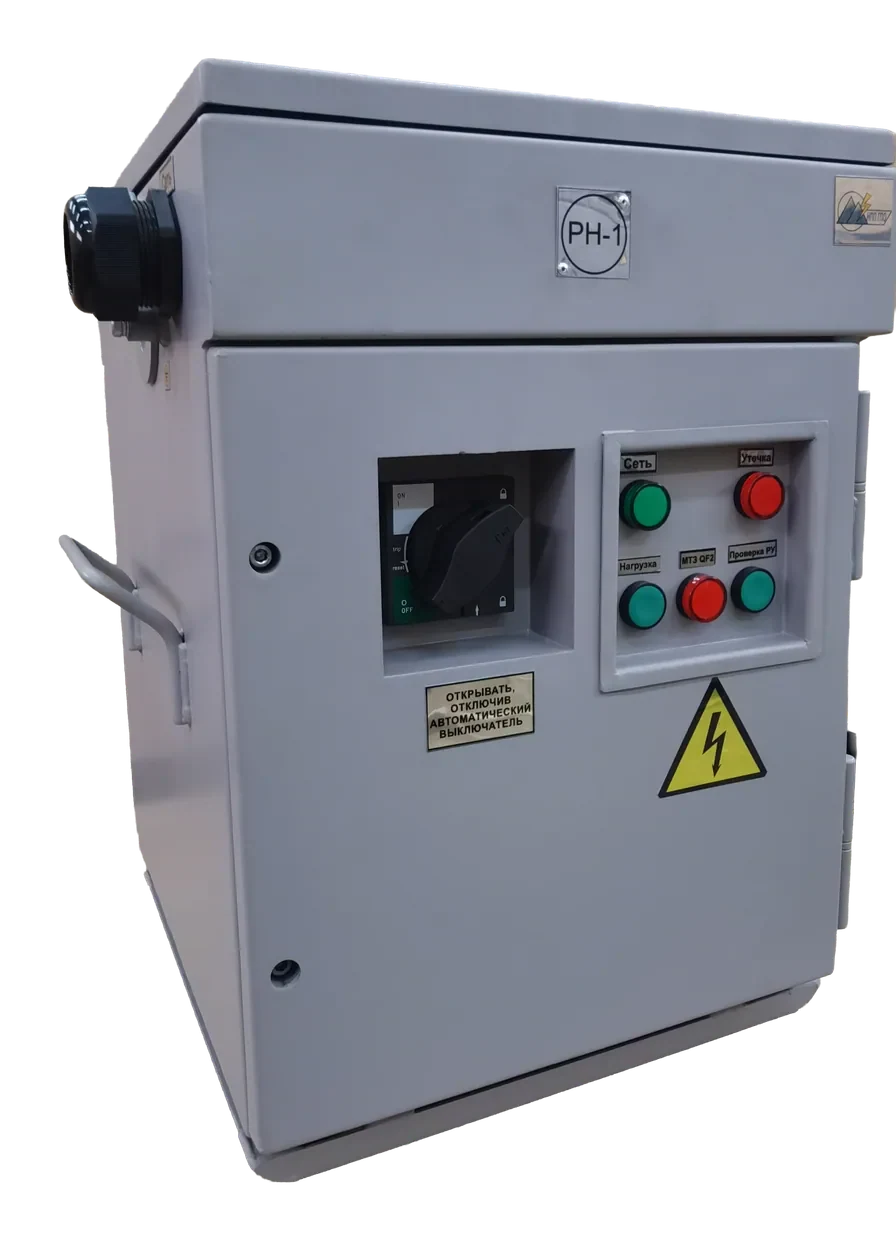

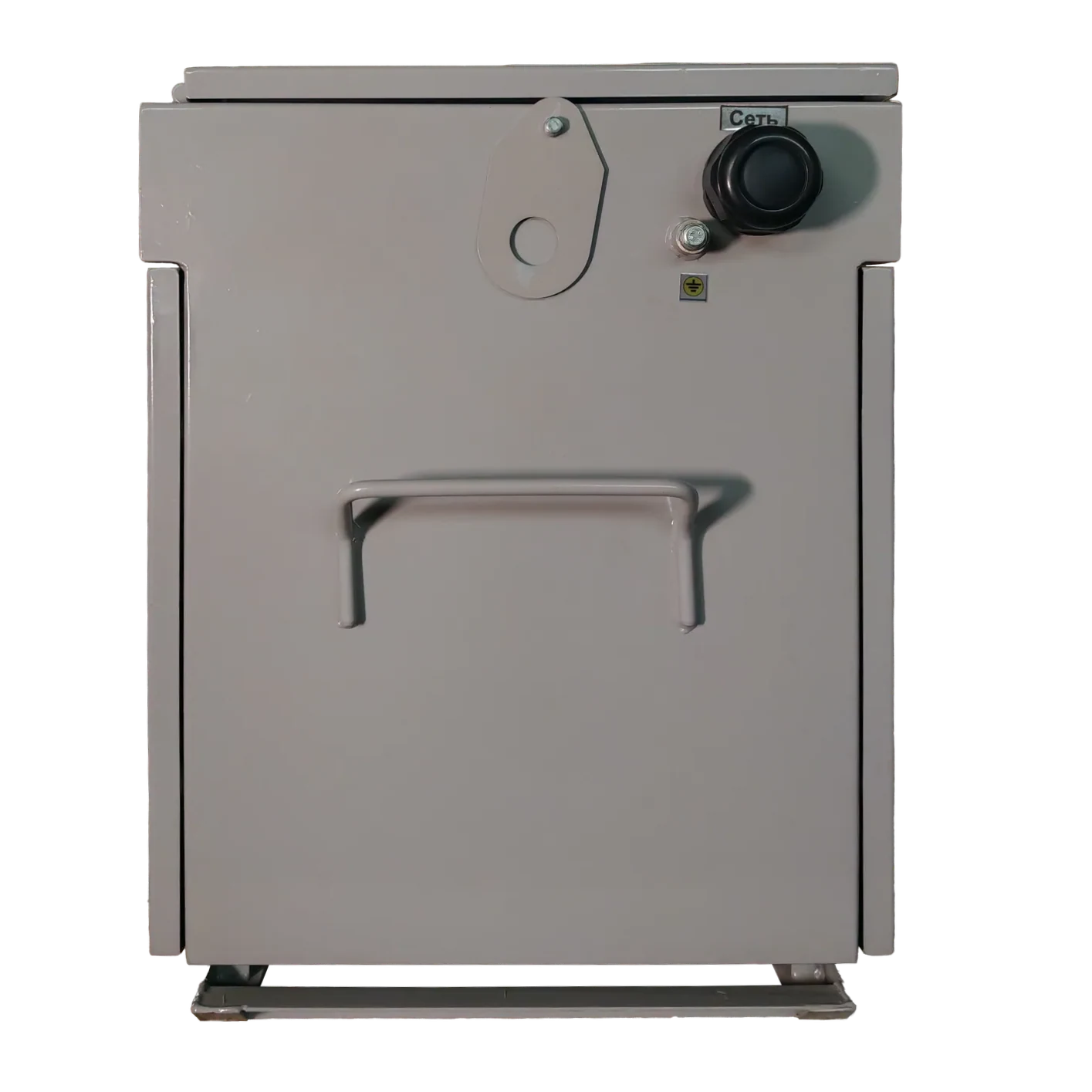

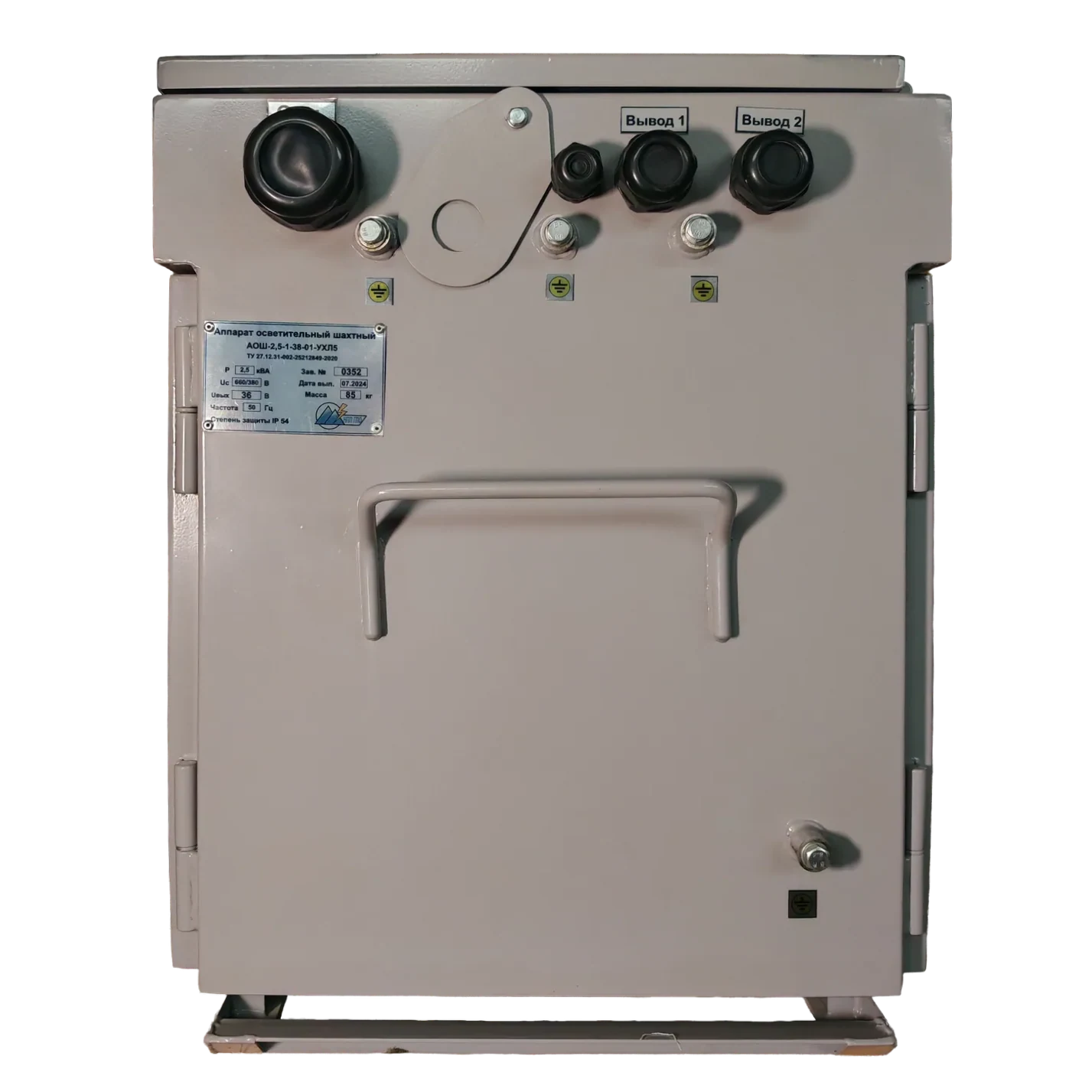

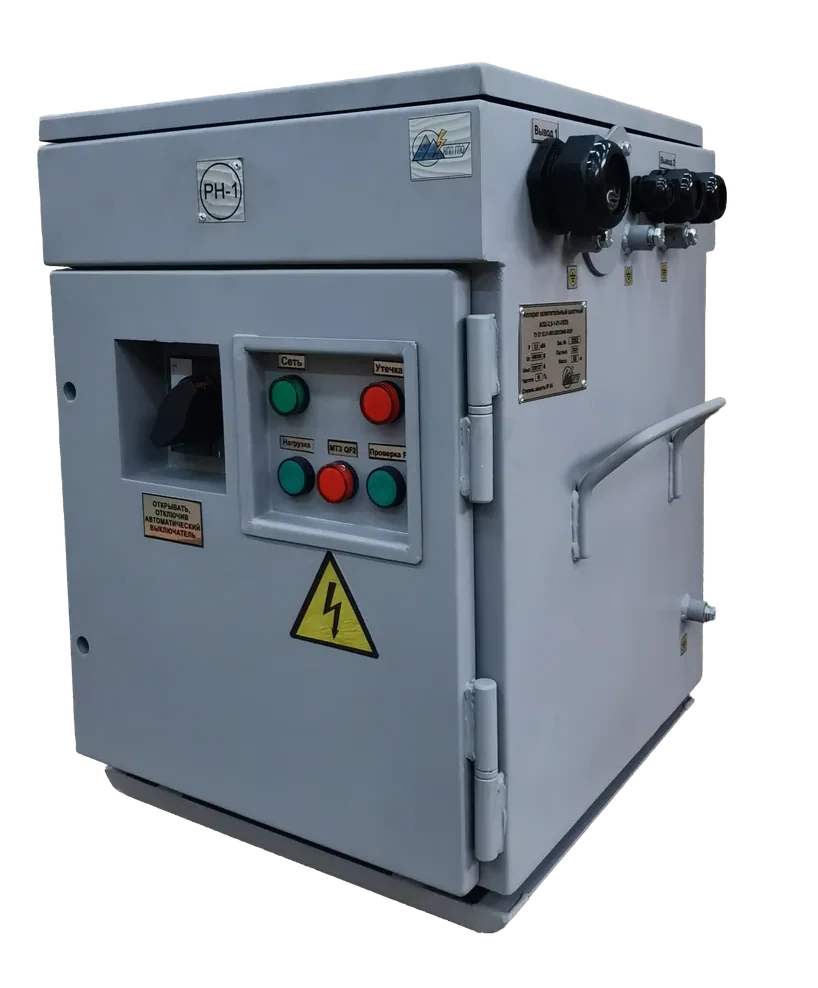

Трёхфазные аппараты в сварном корпусе с тремя камерами — вводов, пускозащитной аппаратуры и силового трансформатора. Трансформатор ТСЗИ (ТС) 660-380/220-127 — сухой трёхфазный с экраном между обмотками ВН и НН; первичная обмотка переключается на 660 или 380 В соединением в треугольник или звезду. Вводной автоматический выключатель АЕ2046 МТ-10 (или аналог) защищает трансформатор от токов короткого замыкания и перегрузки, отходящие фидеры — модульные автоматы ВА47-29 с характеристикой B (у АОШ-5,0 — два фидера по 16 А, у АОШ-2,5 — 10 А). Блок реле утечки БРУ-2МК контролирует изоляцию сети 220/127 В; на дверце — кнопки «Нагрузка» и «Проверка РУ», индикаторы «Сеть», «Утечка» и «МТЗ QF2» / «МТЗ QF3» (срабатывание защиты фидера). Кабельные вводы: два MG50 (кабель 30…42 мм) — ввод и транзит, два MG32 (18…25 мм) — выводы к электроприёмникам, MG20 (10…14 мм) — контрольные кабели. Выпускаются также в усиленном корпусе КУ (металл 4 мм; в маркировку добавляется КУ).

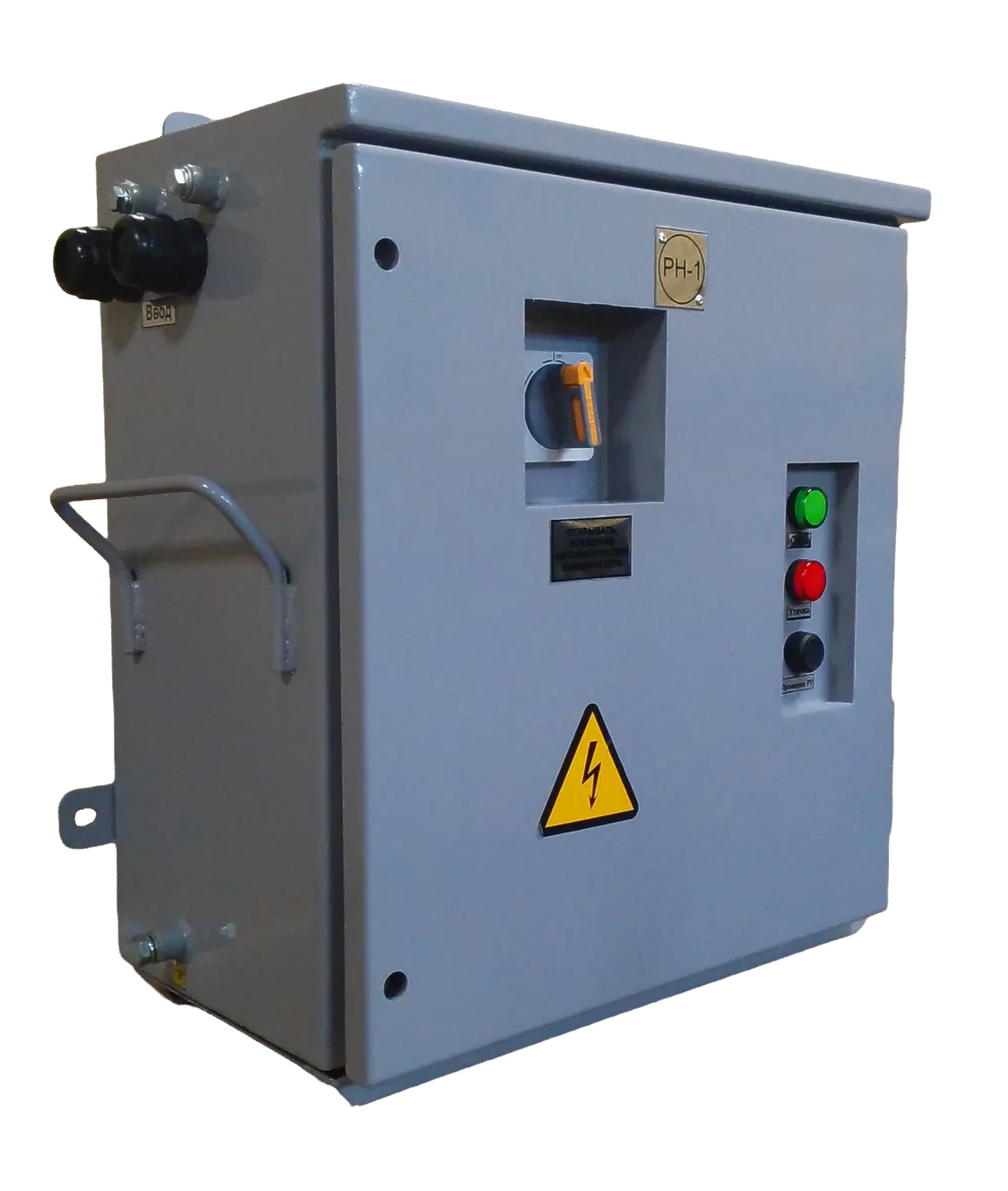

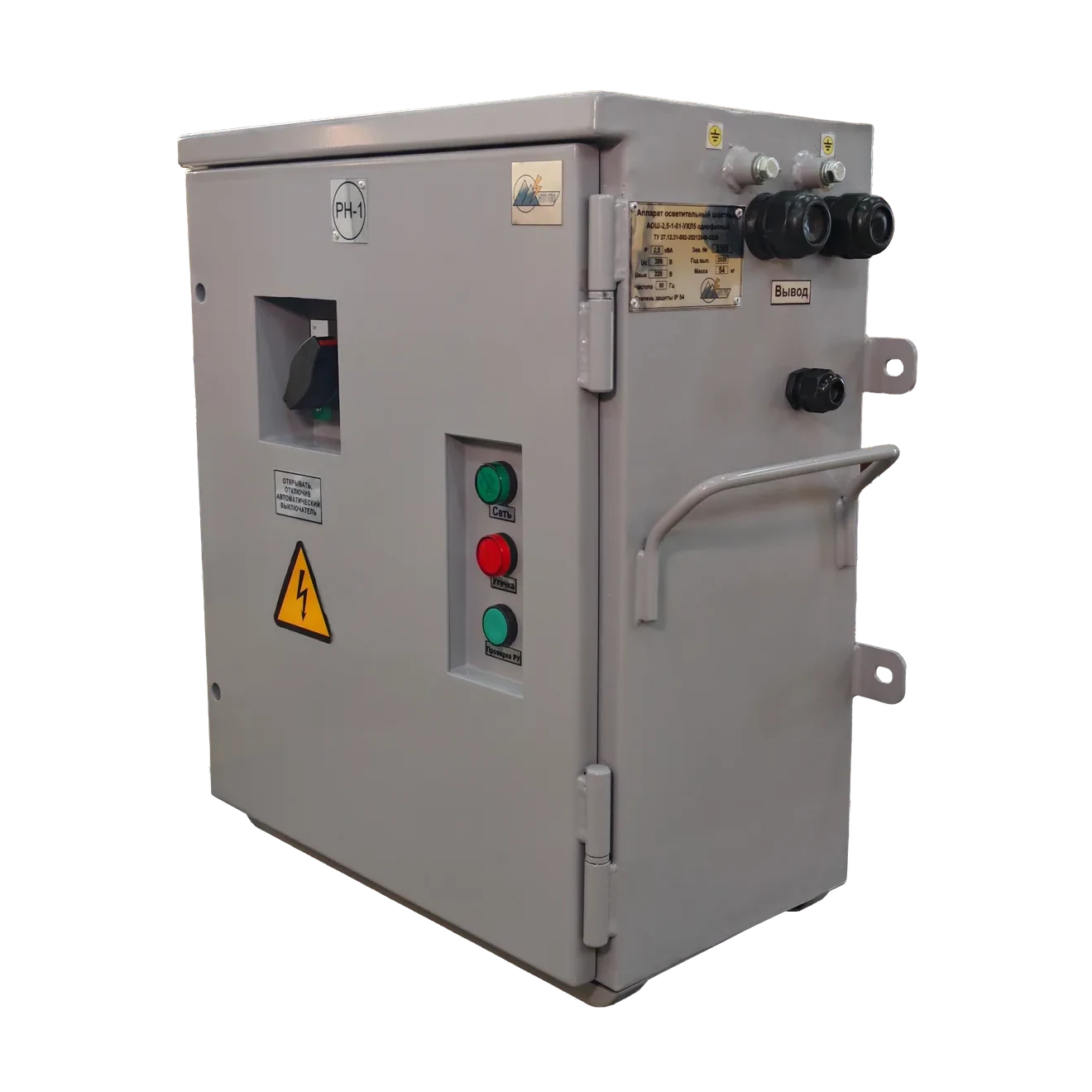

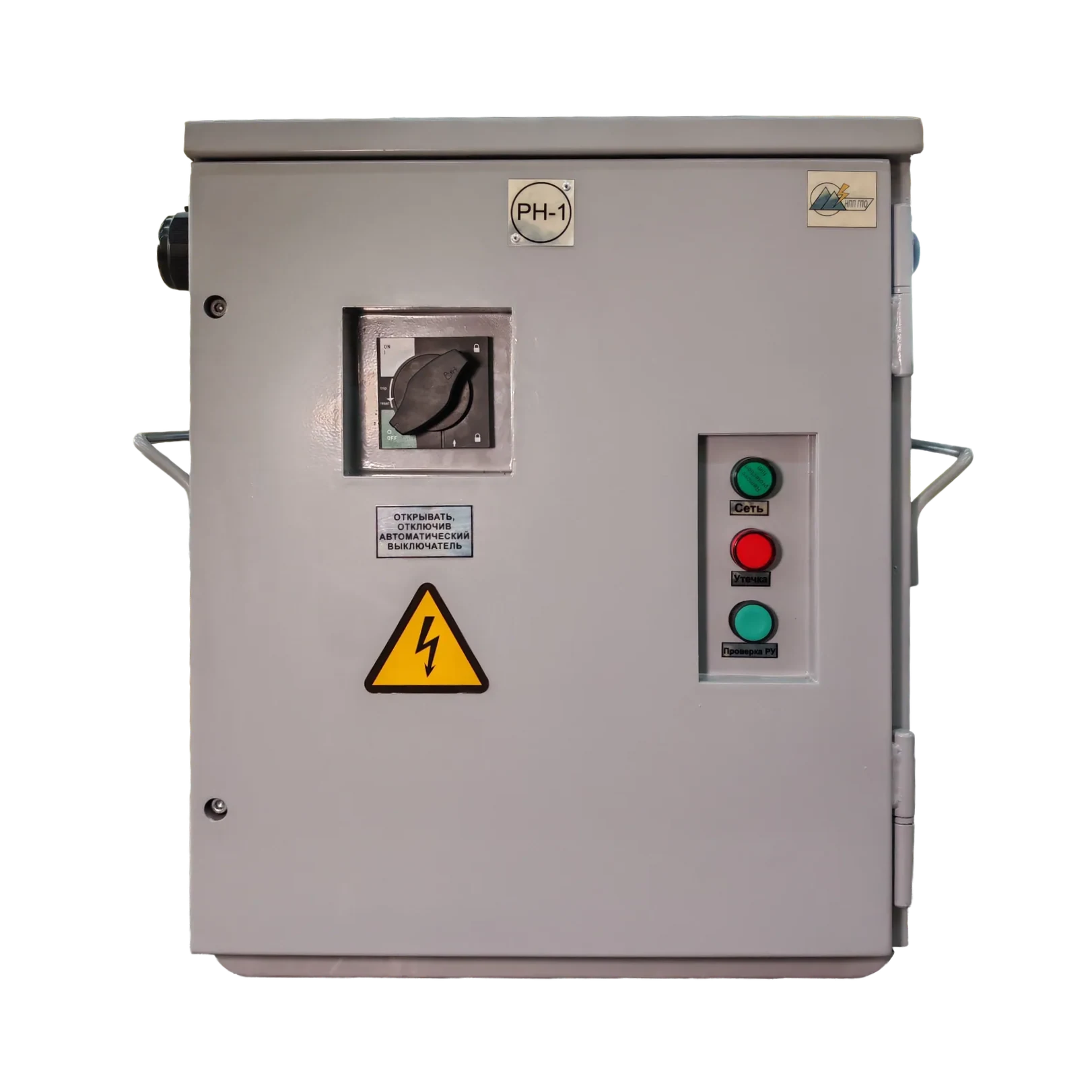

Аппараты исполнения 220/127 В имеют встроенные элементы защиты от утечек тока в цепях вторичной обмотки силового трансформатора - микроконтроллерный блок с автоматическим определением напряжения питания и самонастройкой, который в «режиме БРУ» контролирует сопротивление изоляции обесточенных цепей нагрузки, в «режиме РУ» контролирует сопротивление изоляции цепей нагрузки, находящихся под напряжением.

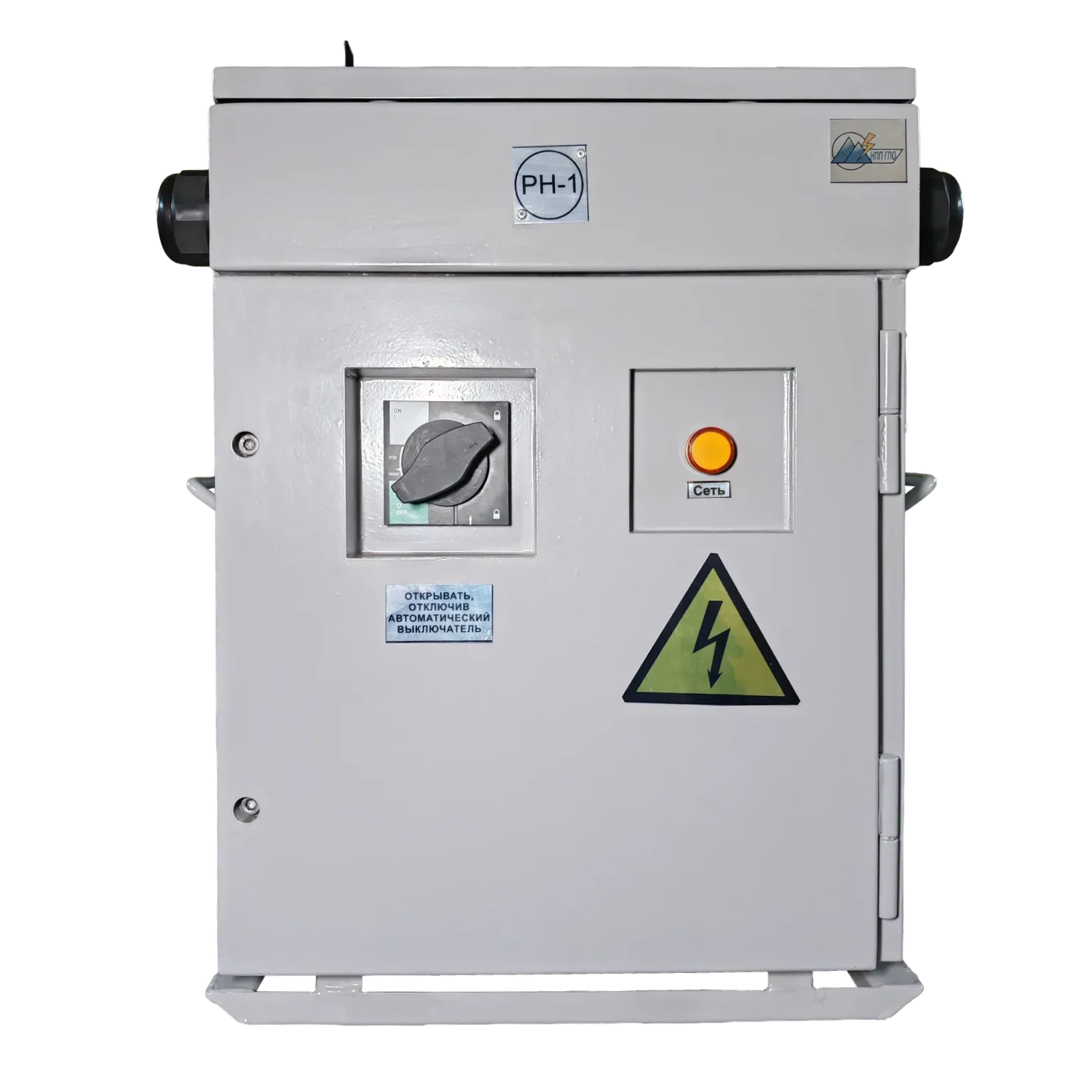

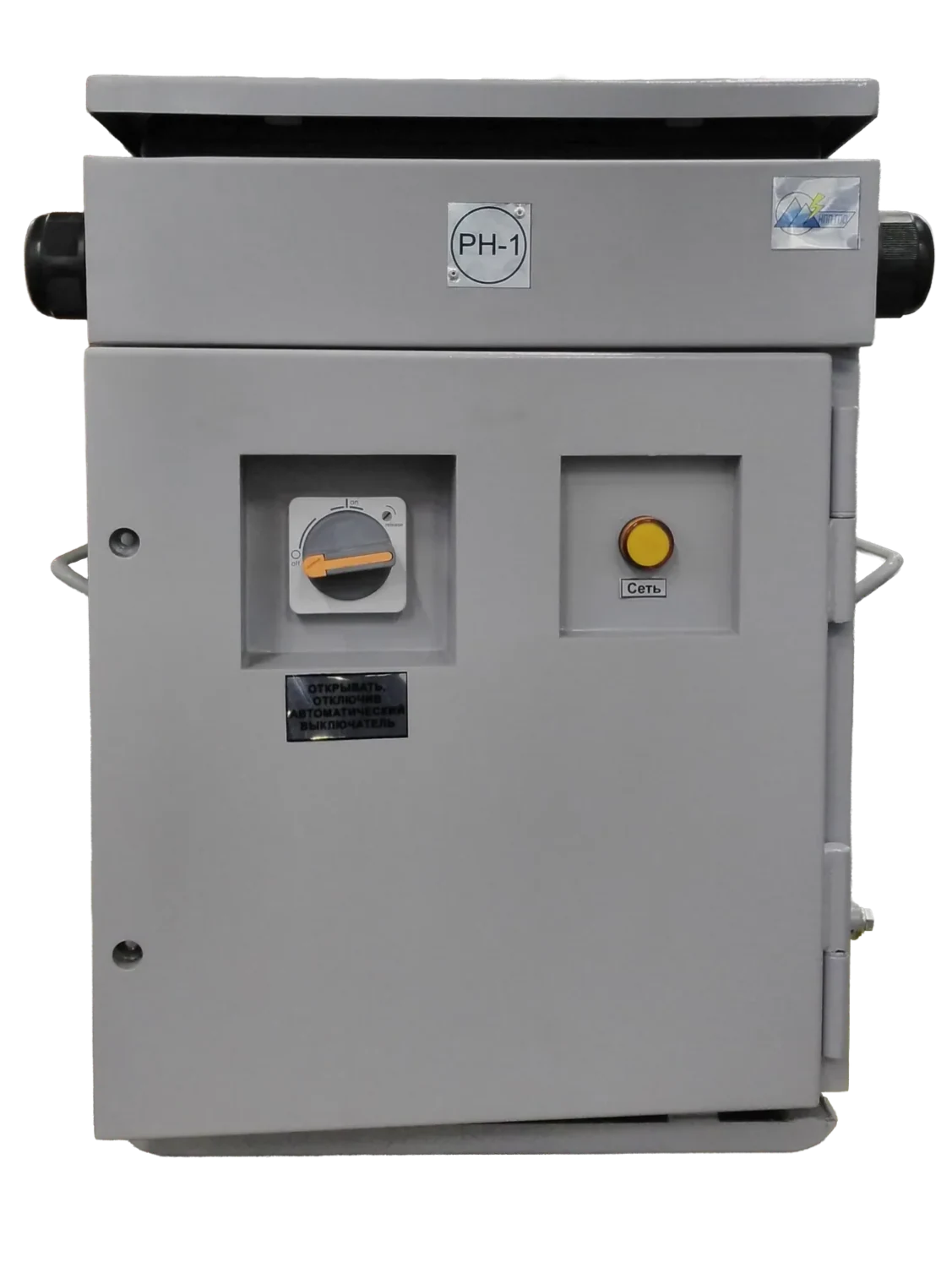

В аппаратах исполнения 36 В блок реле утечки отсутствует, защита обеспечивается вводными и выводными автоматическими выключателями.

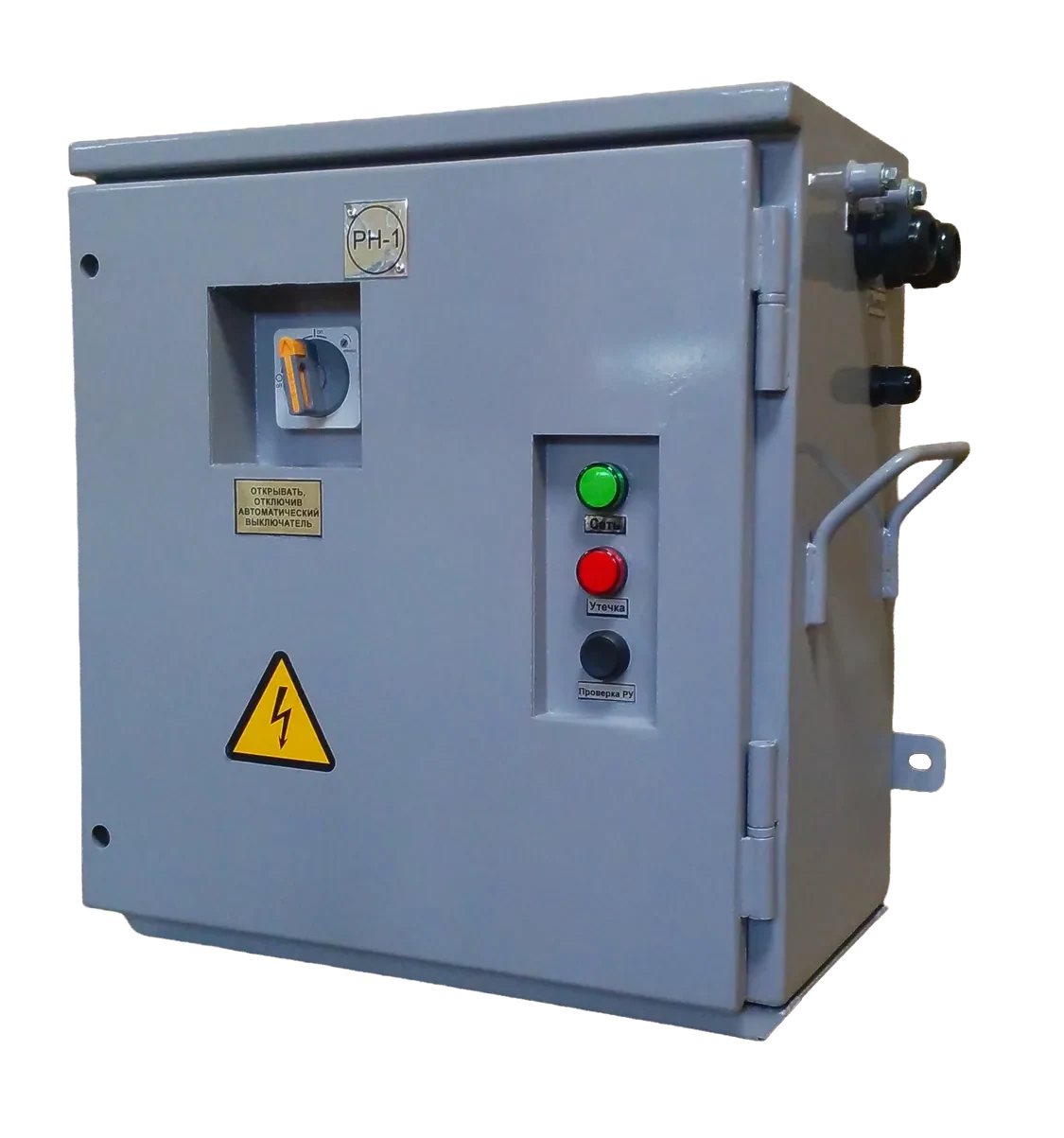

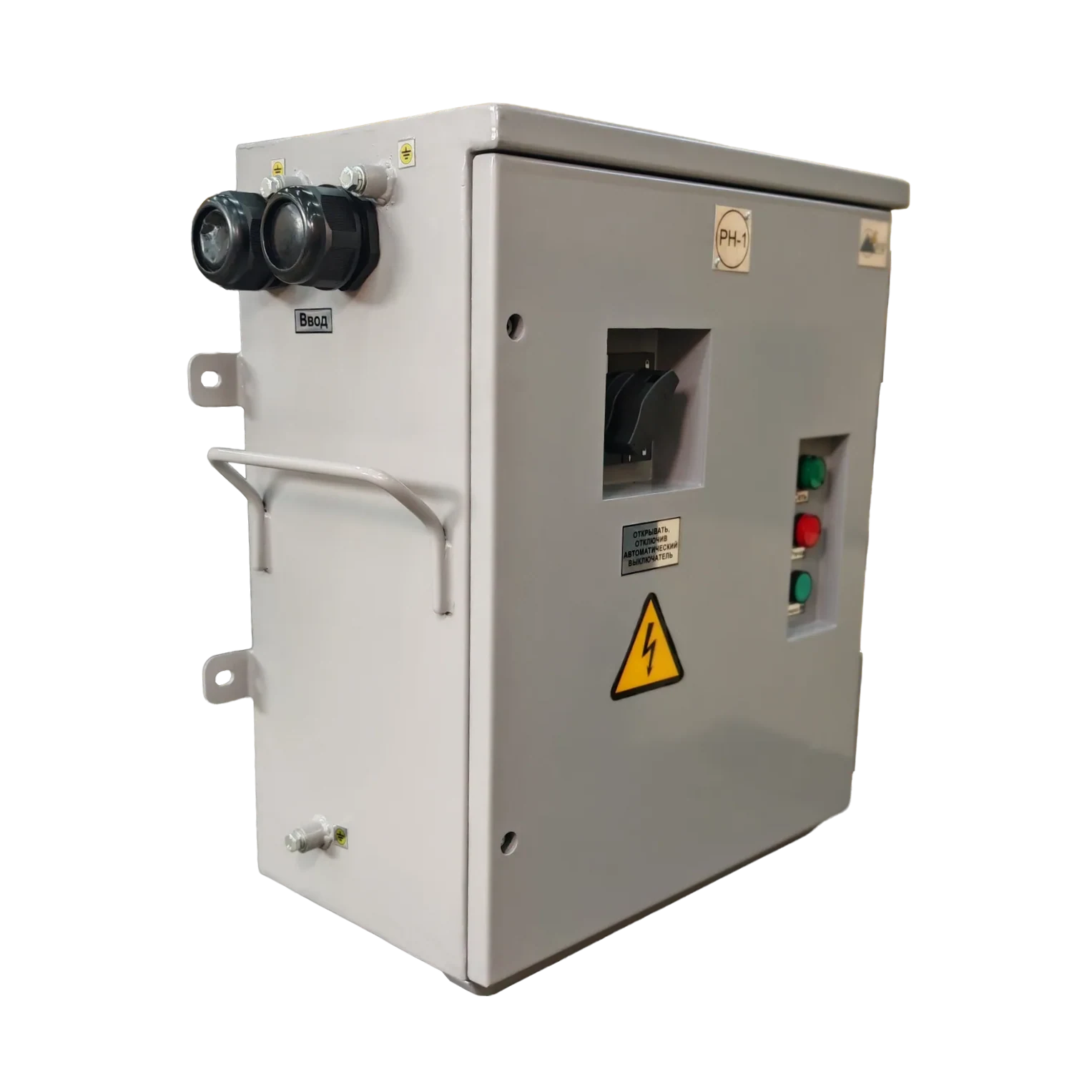

Аппараты АОШ трехфазные имеют салазки для установки на полок, однофазные - петли для крепления на стене.

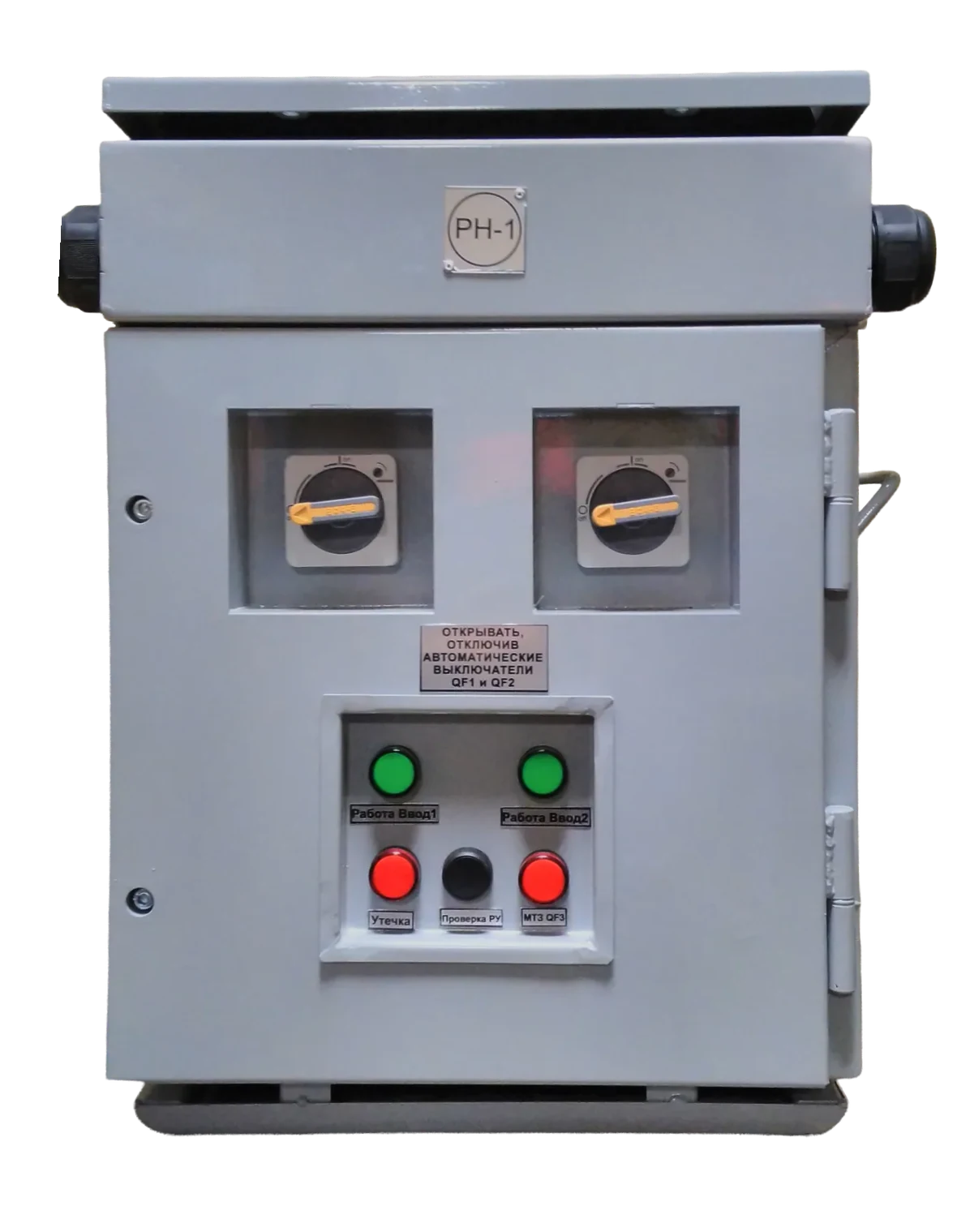

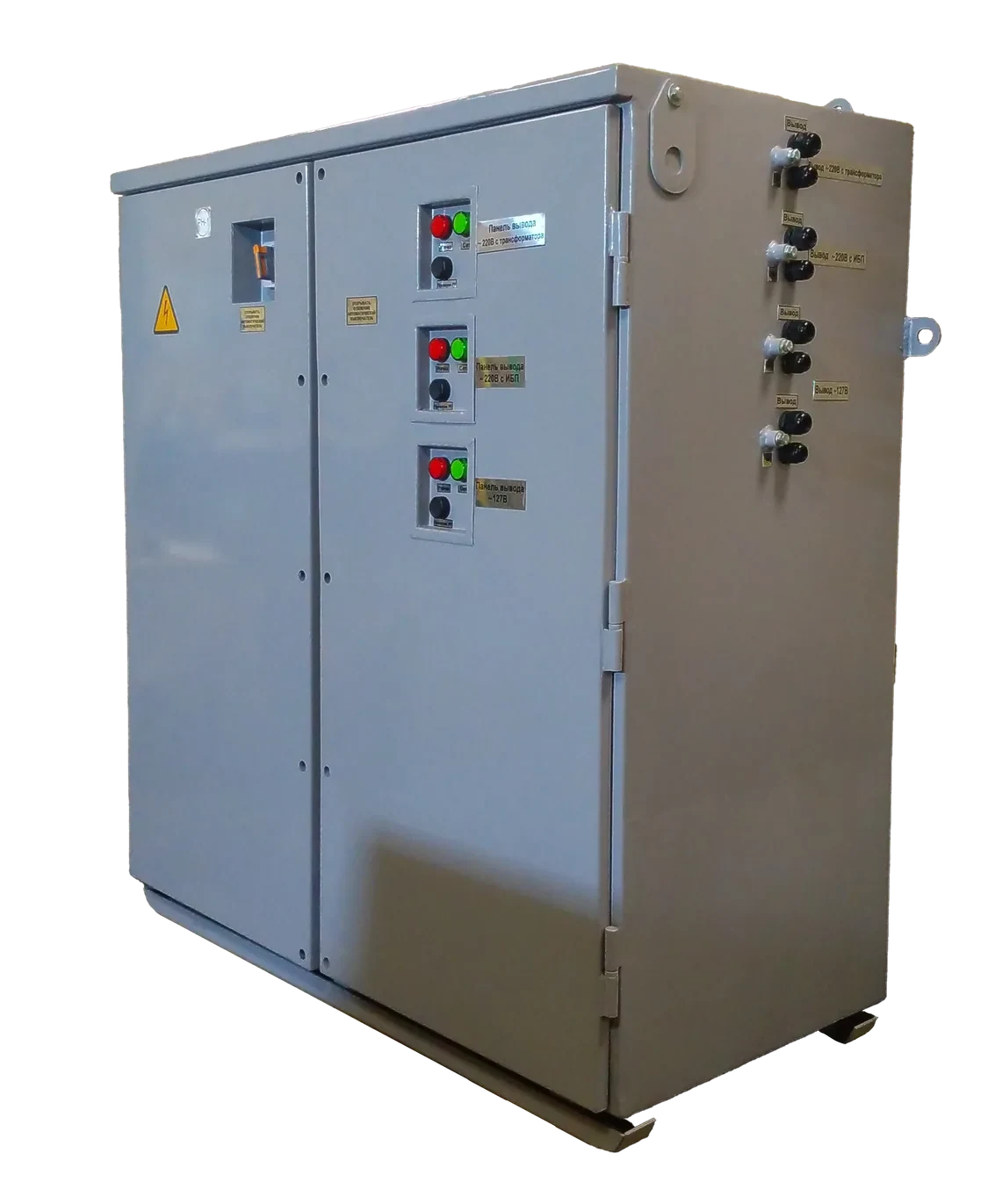

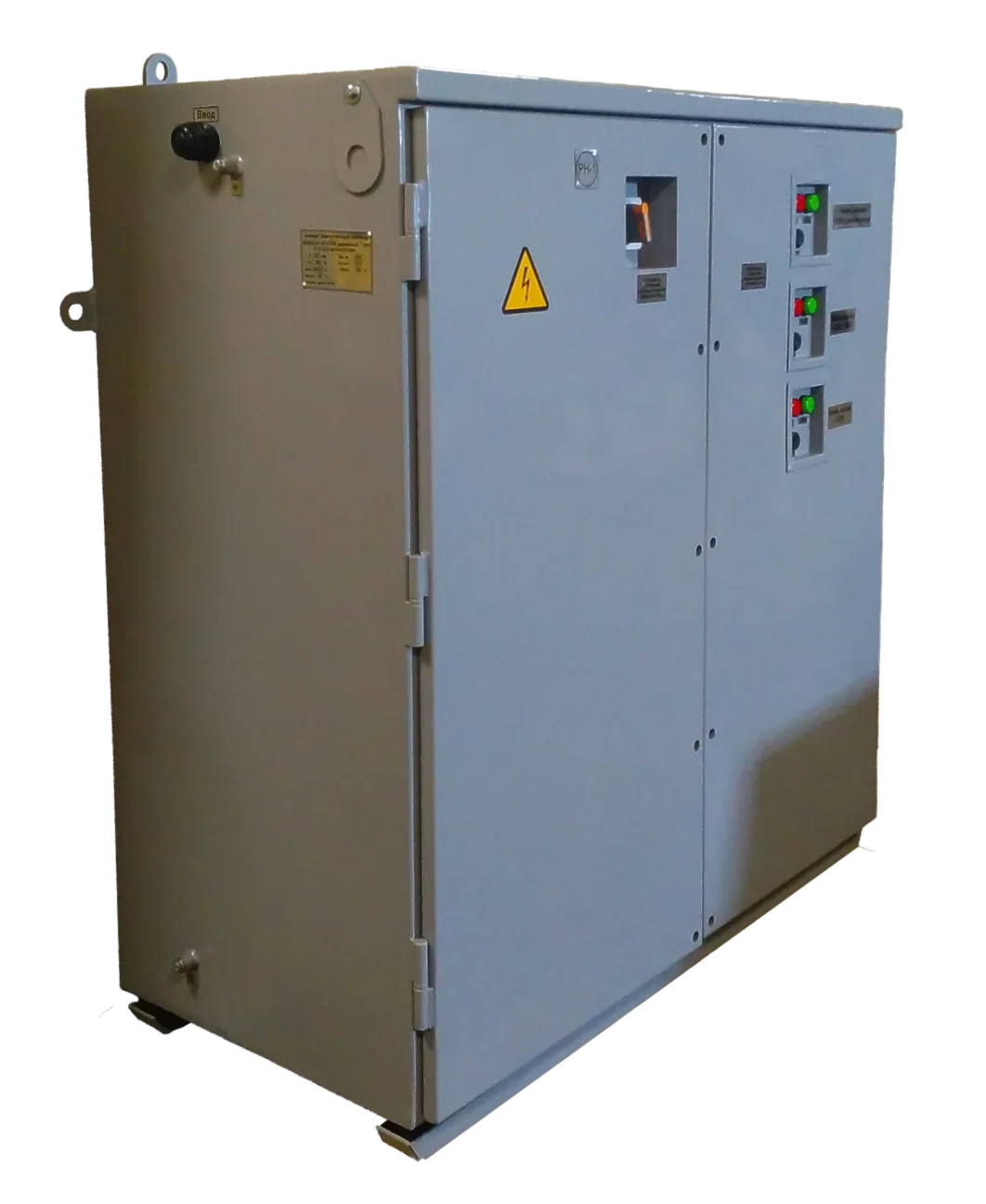

В аппаратах с функцией АВР реализована возможность резервирования источника питания. В случае исчезновения напряжения на основном источнике питания аппарат автоматически переходит на резервный.
А аппаратах АОШ с источником бесперебойного питания (ИБП) в случае исчезновения напряжения аппарат с основного ввода автоматически переходит на питание от аккумуляторных батарей.

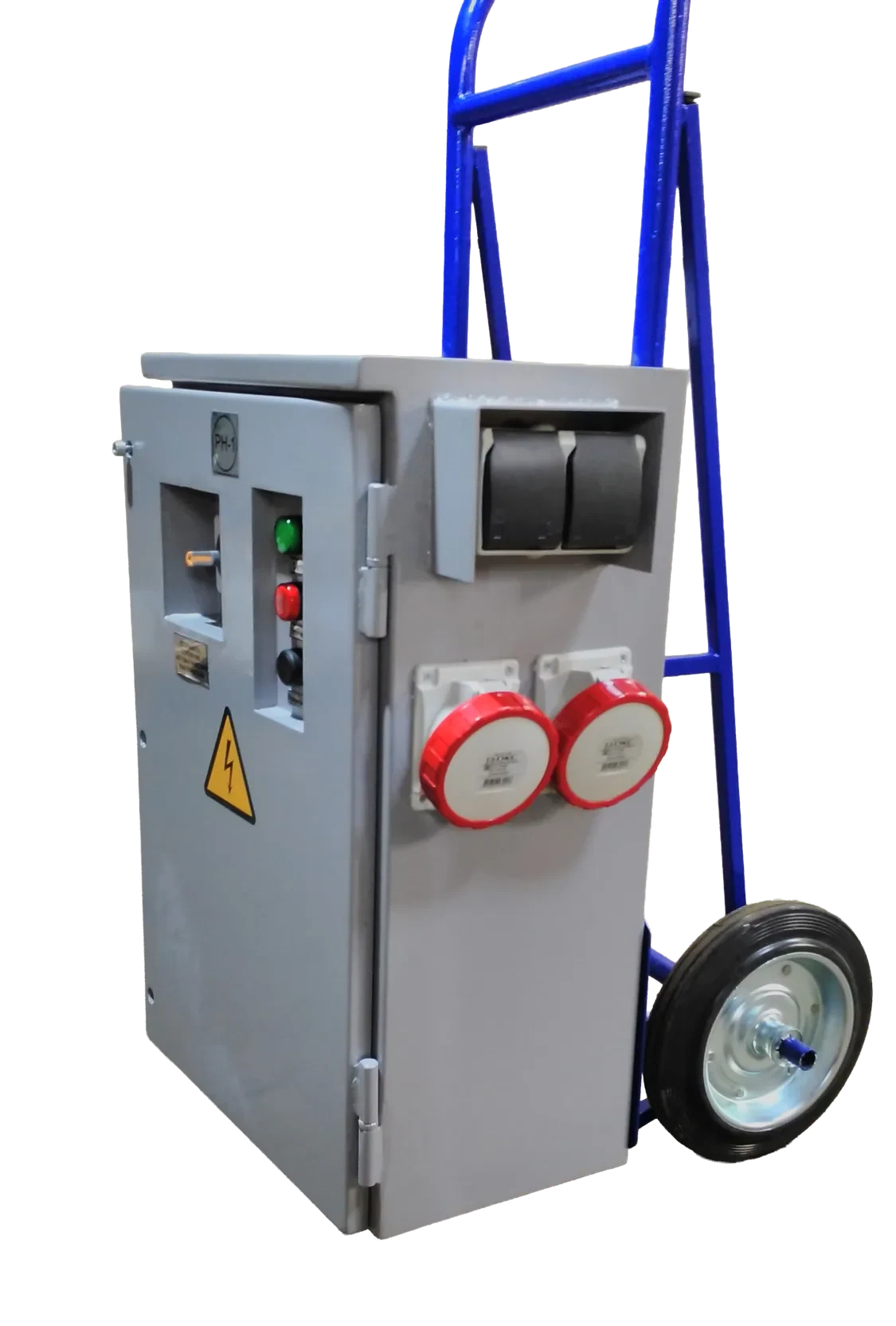

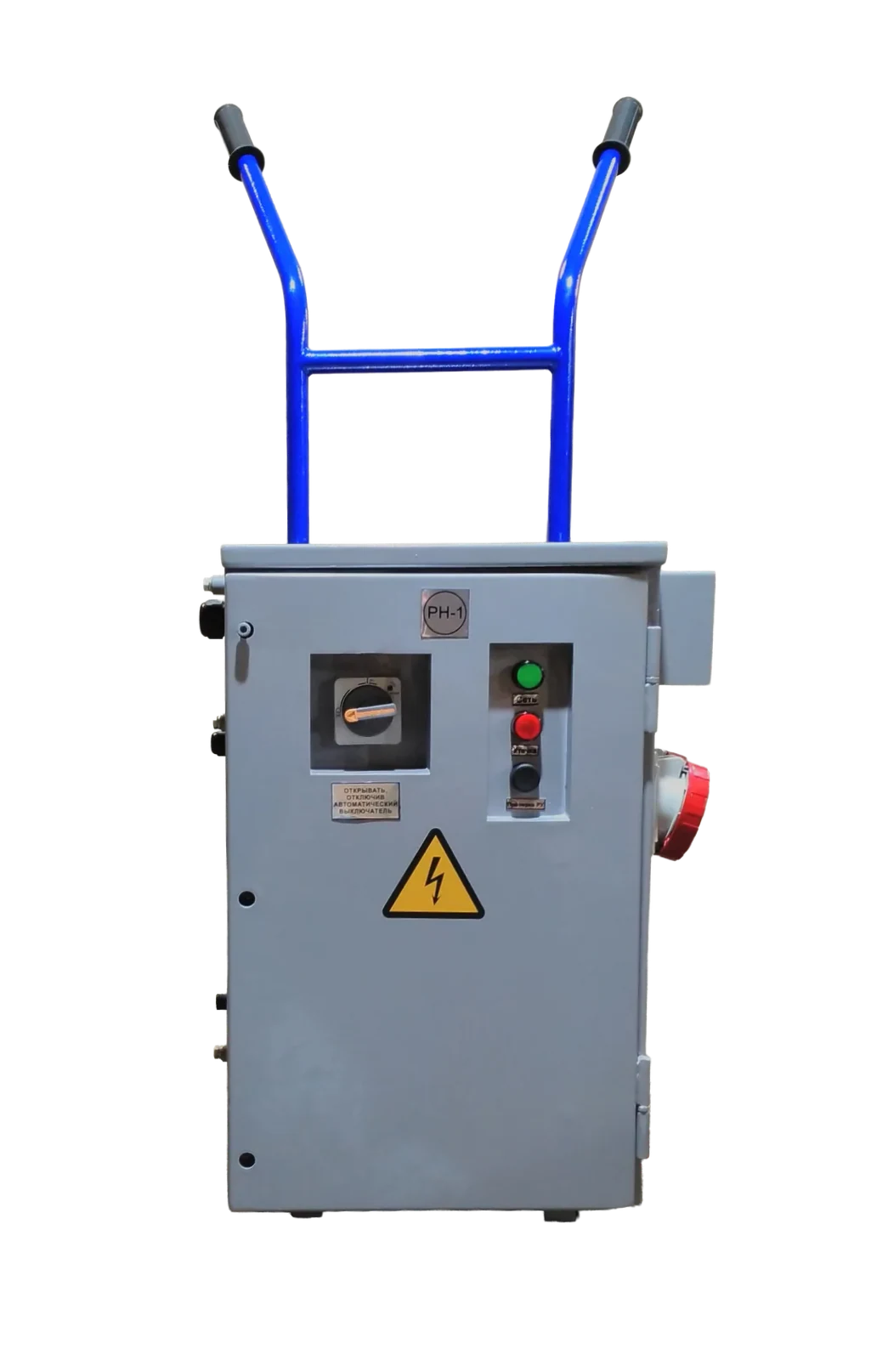

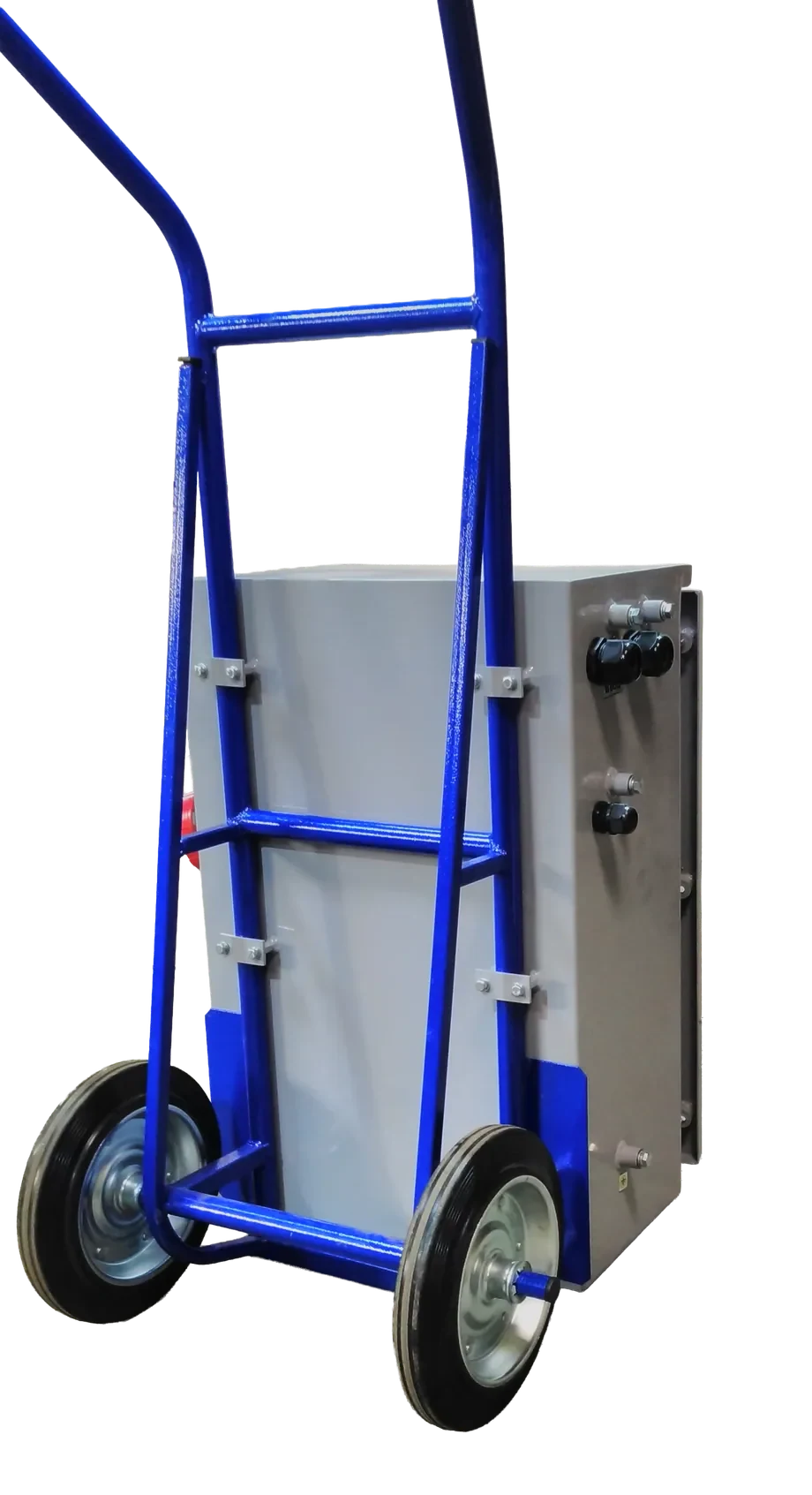

Для удобства перемещения и подключения потребителей изготавливаются аппараты АОШ с силовыми розетками на транспортировочной тележке.
По заказу потребителя корпуса всех аппаратов АОШ могут изготавливаться из металла толщиной 2 мм и 4 мм и снабжаться требуемым количеством вводных кабельных устройств.
В аппаратах исполнения 36 В блок реле утечки отсутствует, защита обеспечивается вводными и выводными автоматическими выключателями.
Аппараты АОШ трехфазные имеют салазки для установки на полок, однофазные - петли для крепления на стене.
В аппаратах с функцией АВР реализована возможность резервирования источника питания. В случае исчезновения напряжения на основном источнике питания аппарат автоматически переходит на резервный.
А аппаратах АОШ с источником бесперебойного питания (ИБП) в случае исчезновения напряжения аппарат с основного ввода автоматически переходит на питание от аккумуляторных батарей.
Для удобства перемещения и подключения потребителей изготавливаются аппараты АОШ с силовыми розетками на транспортировочной тележке.
По заказу потребителя корпуса всех аппаратов АОШ могут изготавливаться из металла толщиной 2 мм и 4 мм и снабжаться требуемым количеством вводных кабельных устройств.
Характеристики
Характеристики выбранной модификации
| Номинальная мощность длительная, кВ·А | 2,5 |
| Напряжение питания, номинальное, трёхфазное переменного тока частотой 50 Гц, В | 660/380 |
| Выходное напряжение при номинальной нагрузке, В | 220/127 |
| Ток первичной обмотки трансформатора при 660/380 В, А | 2,3 / 4,0 |
| Номинальный ток автоматических выключателей фидеров, А | 6÷10 |
| Габаритные размеры В×Ш×Г, мм | 600×530×450 |
| Масса, не более, кг | 68 |
Условия эксплуатации
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ5 |
| Температура окружающей среды | от −25 до +40 °C |
| Относительная влажность при 35 °C | до 100 % (с конденсацией) |
| Запылённость окружающей среды | до 100 мг/м³ |
| Высота над уровнем моря | до 1000 м |
| Вибрационная нагрузка | 1–35 Гц, ускорение не более 4,9 м/с² |
| Степень защиты по ГОСТ 14254 | IP54 |
| Уровень изоляции по ГОСТ 30852.20-2002 | РН I |
| Рабочее положение | вертикальное; допустимое отклонение — до 25° (на транспортировочной тележке отклонение не допускается) |
Защита от утечки (общая)
| Сопротивление срабатывания при однофазной утечке, кОм/фазу, не более | 2÷5 |
| Ток утечки на землю, не более | 0,03 А |
| Время срабатывания при однофазной утечке, не более | 0,1 с |
Модификации
Трёхфазные, исполнение 220/127 В
Напряжение питания 660/380 В, 50 Гц.
| Параметр | АОШ-2,5-1-01 | АОШ-4,0-1-01 | АОШ-5,0-1-01 |
|---|---|---|---|
| Наличие | |||
| Номинальная мощность длительная, кВ·А | 2,5 | 4,0 | 5,0 |
| Напряжение питания, номинальное, трёхфазное переменного тока частотой 50 Гц, В | 660/380 | 660/380 | 660/380 |
| Выходное напряжение при номинальной нагрузке, В | 220/127 | 220/127 | 220/127 |
| Ток первичной обмотки трансформатора при 660/380 В, А | 2,3 / 4,0 | 3,6 / 6,4 | 4,6 / 8,0 |
| Номинальный ток автоматических выключателей фидеров, А | 6÷10 | 9÷16 | 9÷16 |
| Габаритные размеры В×Ш×Г, мм | 600×530×450 | 600×530×450 | 600×530×450 |
| Масса, не более, кг | 68 | 77 | 84 |
Трёхфазные, исполнение 36 В
Напряжение питания 660/380 В, 50 Гц.
| Параметр | АОШ-2,5-1-38-01 | АОШ-4,0-1-38-01 | АОШ-5,0-1-38-01 |
|---|---|---|---|
| Наличие | |||
| Номинальная мощность длительная, кВ·А | 2,5 | 4,0 | 5,0 |
| Напряжение питания, номинальное, трёхфазное переменного тока частотой 50 Гц, В | 660/380 | 660/380 | 660/380 |
| Выходное напряжение при номинальной нагрузке, В | 36 | 36 | 36 |
| Ток первичной обмотки трансформатора при 660/380 В, А | 2,3 / 4,0 | 3,6 / 6,4 | 4,37 / 7,6 |
| Номинальный ток автоматических выключателей фидеров №1, №2, А | 20 | 40 | 40 |
| Габаритные размеры В×Ш×Г, мм | 600×530×450 | 600×530×450 | 600×530×450 |
| Масса, не более, кг | 70 | 80 | 87 |
Однофазные, исполнение 220/127 В
Напряжение питания 660/380 В, 50 Гц.
| Параметр | АОШ-0,16-1-01 однофазный | АОШ-0,25-1-01 однофазный | АОШ-0,4-1-01 однофазный | АОШ-0,63-1-01 однофазный | АОШ-1,0-1-01 однофазный | АОШ-1,6-1-01 однофазный | АОШ-2,5-1-01 однофазный | АОШ-5,0-1-01 однофазный |
|---|---|---|---|---|---|---|---|---|
| Наличие | ||||||||
| Номинальная мощность длительная, кВ·А | 0,16 | 0,25 | 0,4 | 0,63 | 1,0 | 1,6 | 2,5 | 5,0 |
| Напряжение питания, номинальное, трёхфазное переменного тока частотой 50 Гц, В | 660/380 | 660/380 | 660/380 | 660/380 | 660/380 | 660/380 | 660/380 | 660/380 |
| Выходное напряжение при номинальной нагрузке, В | 220/127 | 220/127 | 220/127 | 220/127 | 220/127 | 220/127 | 220/127 | 220 |
| Ток первичной обмотки трансформатора при 660/380 В, А | 0,24 / 0,42 | 0,38 / 0,66 | 0,61 / 1,05 | 0,95 / 1,66 | 1,52 / 2,63 | 2,42 / 4,21 | 3,8 / 6,5 | 7,6 / 13,2 |
| Габаритные размеры В×Ш×Г, мм | 435×516×216 | 435×516×216 | 435×516×216 | 585×600×290 | 585×600×290 | 585×600×290 | 585×600×290 | 680×530×270 |
| Масса, не более, кг | 25 | 26,5 | 28 | 45 | 50 | 60 | 64 | 74 |
Структура условного обозначения
АОШУХЛ5
Дополнительное оборудование
Исполнение трансформатора
Климатическое исполнение и категория размещения
УХЛ5 по ГОСТ 15150-69
Корпус аппарата
Номинальное напряжение, В
Напряжение сети, В
Мощность длительная, кВ·А
Аппарат осветительный шахтный
Рудничное нормальное исполнение РН1 по ГОСТ 24754
Расшифровка обозначения
| Аппарат осветительный шахтный | АОШ — Рудничное нормальное исполнение РН1 по ГОСТ 24754 |
| Мощность длительная, кВ·А | 2,5 — 2,5 кВ·А |
| Напряжение сети, В | 1 — 660/380 В |
| Номинальное напряжение, В | 01 — 220/127 В |
| Корпус аппарата | — — корпус аппарата стандартный (толщина металла 2 мм) |
| Климатическое исполнение и категория размещения | УХЛ5 — УХЛ5 по ГОСТ 15150-69 |
| Исполнение трансформатора | — — трансформатор трёхфазный |
| Дополнительное оборудование | — — без индекса |
